# RU 工具入口

RU 是 AMI James Wang ，其中包括 IA32 X64 版本的 Ru.EFI 和一个 Windows 版本的 Rw.EXE 。

• U 盘格式需要是 Fat32格式

• 将 Ru文件 当道 U盘根目录

• 将对应的 shell文件 放到 efi/boot/ 目录下

• 点击 Delete 进入 BIOS , 密码 统一为 123456

• 进入 Sava & Reset 页面 选中最后一个 Lanch EFI shell from file system

• 进入 Shell 里面之后，输入 Ru.efi 进入 Ru寄存器 即可进行 相关寄存器 的操作

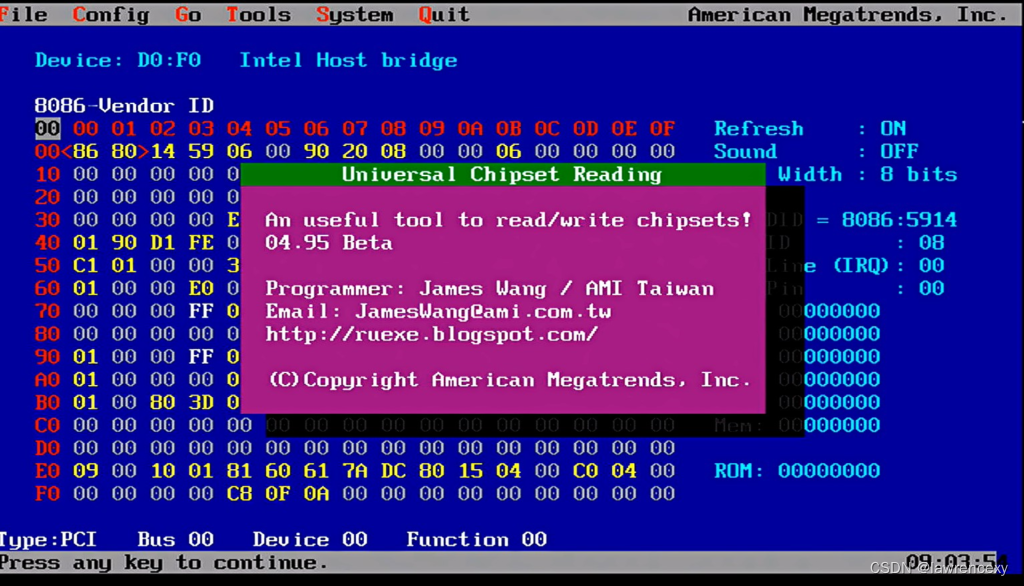

# RU 工具的基本使用

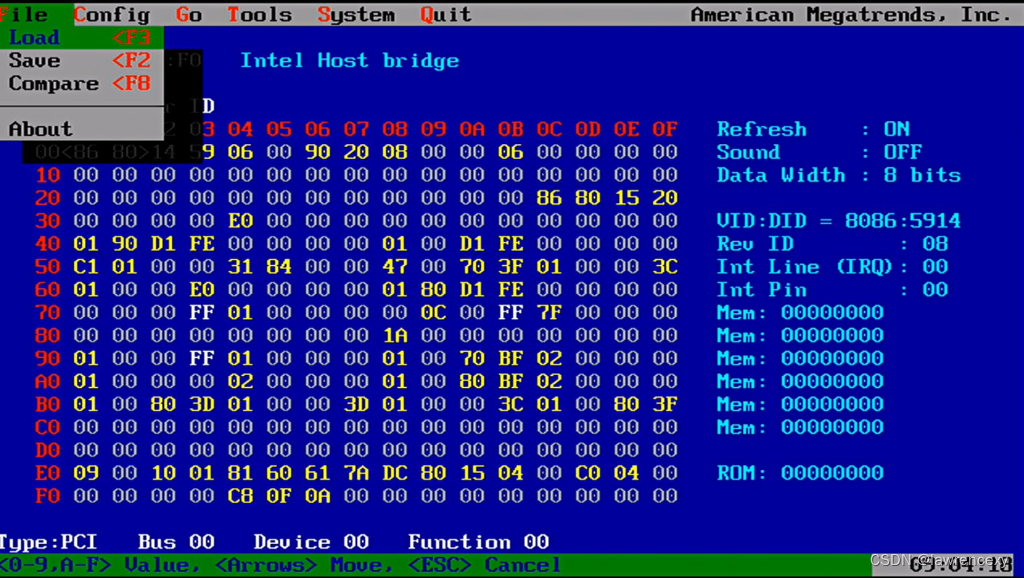

# File 菜单

File 菜单提供了 Load Save 和 Compare 功能，用于 保存 和 读取当 前页面的 数据 。

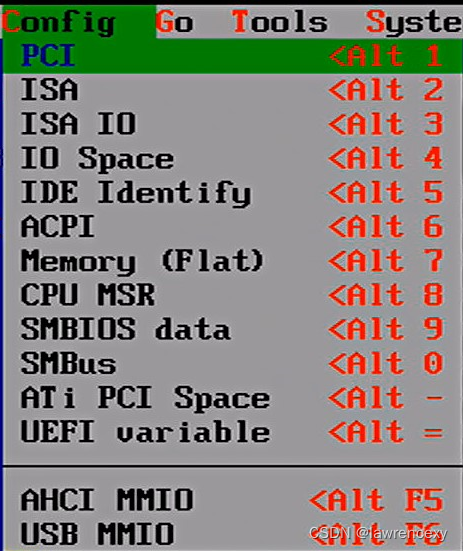

# Config 菜单

Config 主要进行 寄存器的访问 ，

# PCI

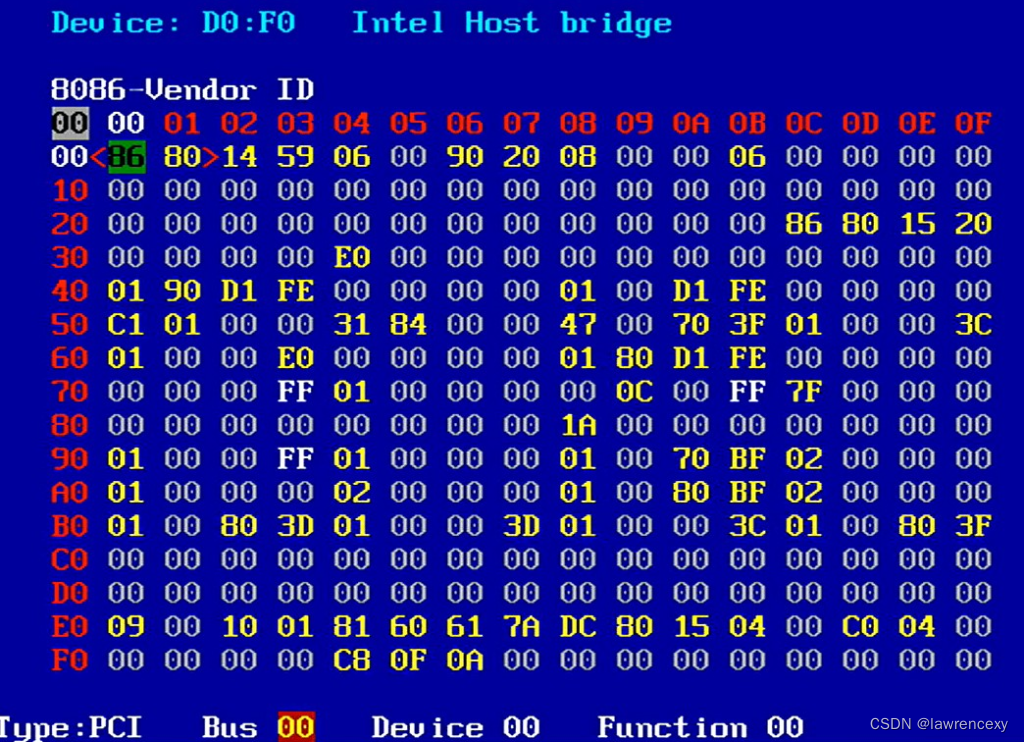

PCI 可以 访问PCI设备 ， 选中后 输入要 查看设备 的 Bus Dev Func ：

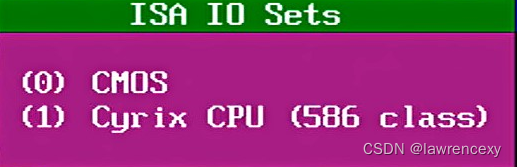

# ISA IO

ISA IO 是 Index/Data 这种形式的访问 IO Port , Index 为 行列 的 特点

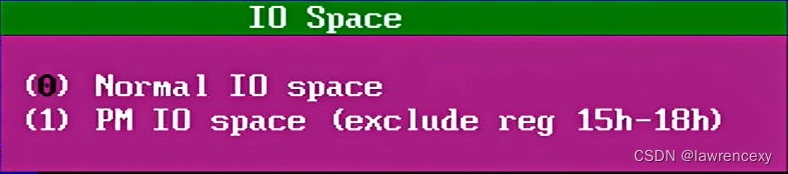

# IO Space

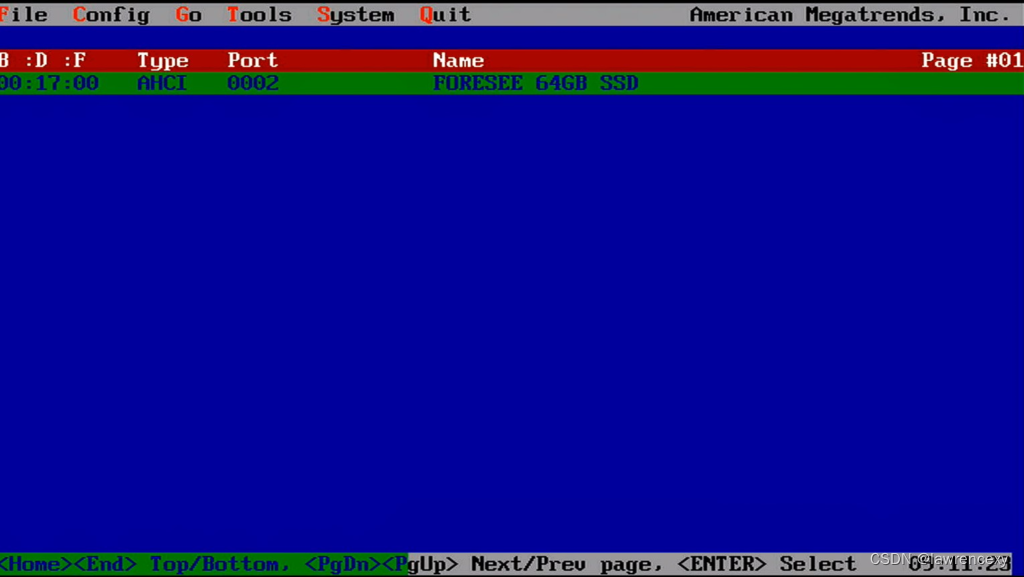

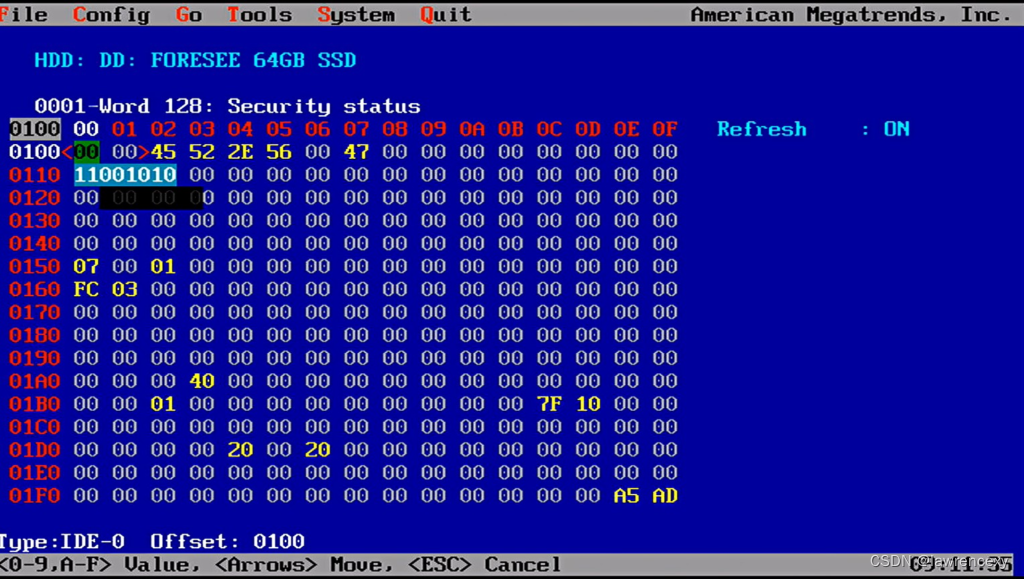

# IDE Identify

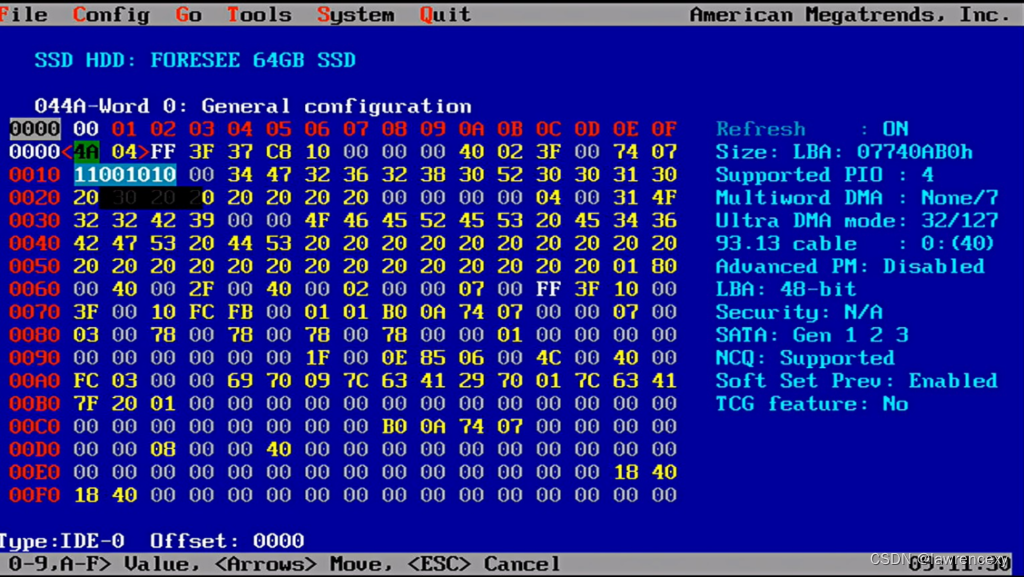

查看当前系统中的 SATA 接口的 硬盘信 息 ( PCIR 接口的 SSD 不行)

# ACPI

# Memory

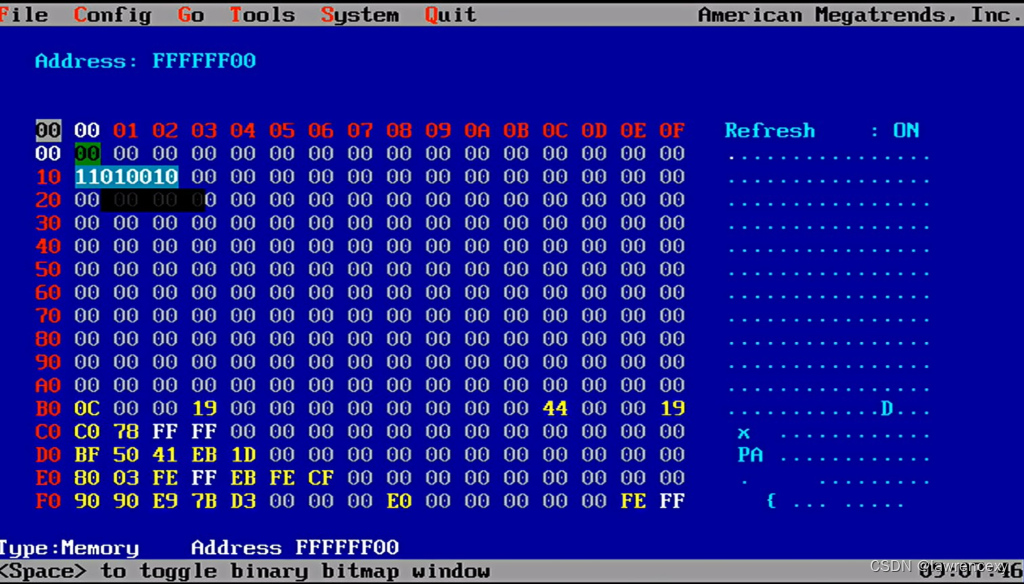

输入要查看的 内存位置 即可，最高 支持4G 的 内存

# CPU MSR

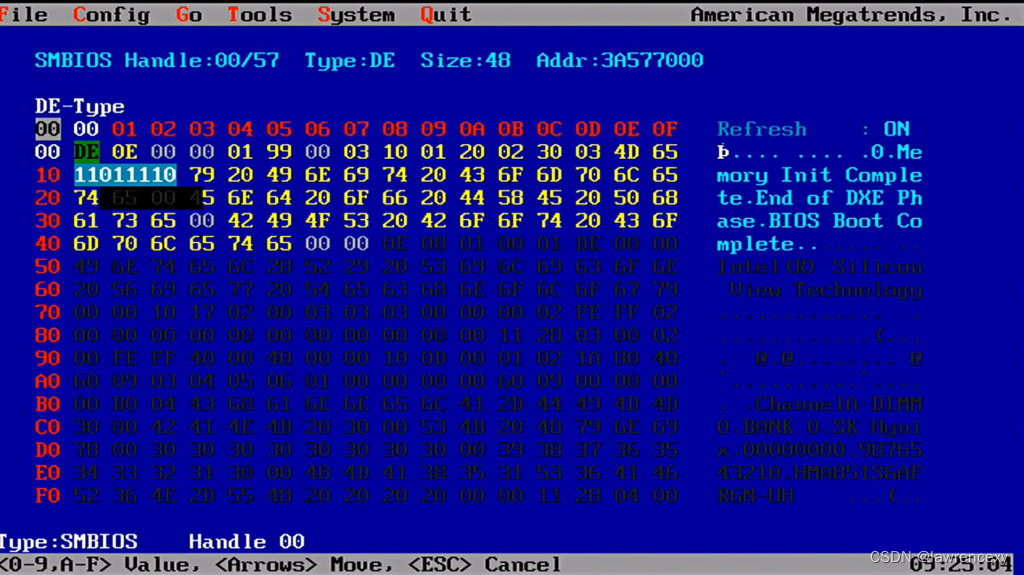

# SMBIOS

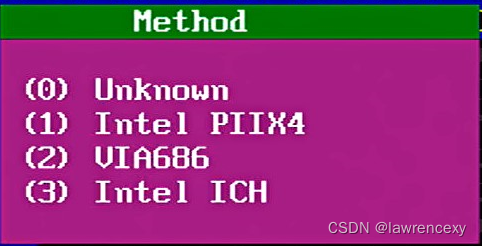

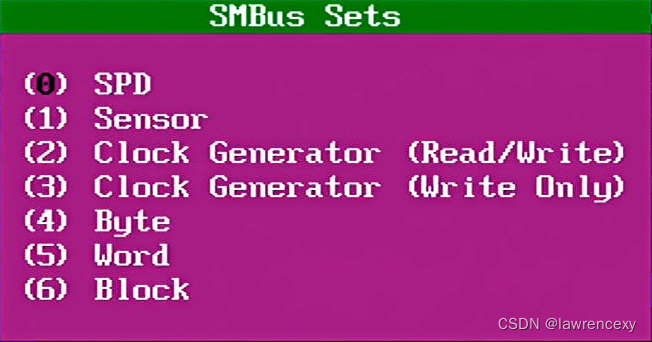

# SMBus

根据设备相关硬件信息

# ATi PCI Space

图形处理器 PCI 空间

# UEFI Variable

查看 UEFI 的变量 (可能存在不准，可在 shell 下查看)

# AHCI MMIO

高级主机 控制器接口 (``Advanced Host Control Interface , AHCI )相关的 内存映射输入 / 输出 `

AHCI MMIO 提供了一种访问 AHCI 控制器寄存器的方式。通过 内存映射 ，系统 软件 可以 读取 和 写入 这些寄存器，以进行 AHCI控制器 的 配置 和 管理 。这些存储器存储了 关于SATA 设备的状态，命令，错误信息等数据。

# USB MMIO

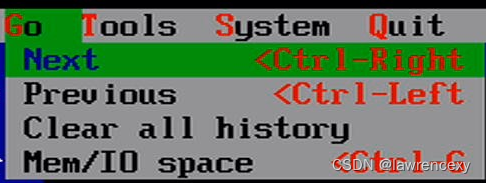

# GO 菜单

• Next 切换：查看 下 一个项目
• Previous 切换查看 上 一个项目
• Clear all history
• Mem/IO space

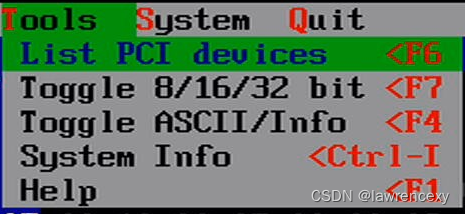

# Tools 菜单

• List PCI devices : 列出当前系统中 全部PCI 设备
• Toggle 8/16/32 bit 使当前界面在 8Byte , 16Byte , 32Byte 显示之间 切换 ，在 查看寄存器 时很有用

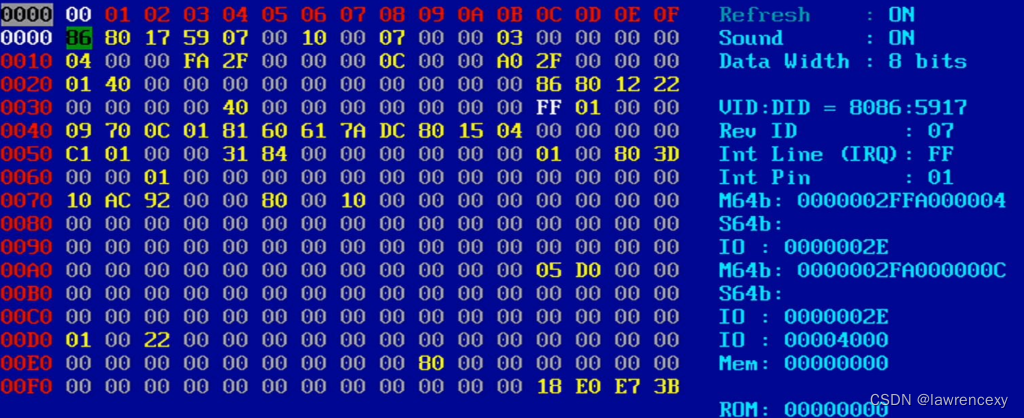

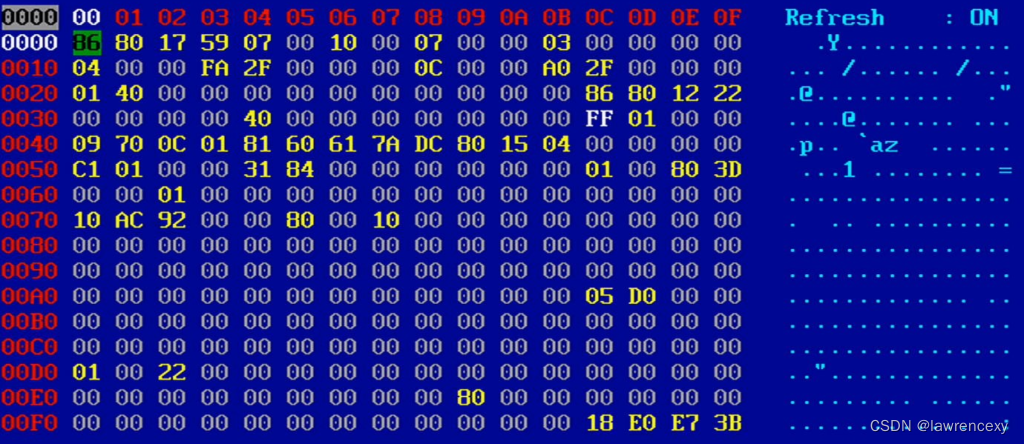

• Toggle ASCII/Info : 切换界面在 ASCII显示 和 信息显示模式 切换
• System Info 显示当前系统基本信息
• Help 帮助信息

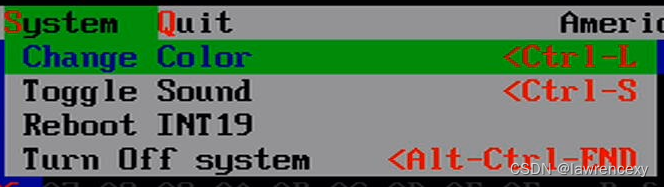

# Change Color

切换 页面 配色

• Normal 模式， 绿红
• User Defined 黑白

# Toggle Sound

切换声音

# Reboot INT 19

# Turn off system

关机 (在 UEFI 下无效)

# Quit

退出RU

# 快捷键

• F1 帮助
• F2 保存
• F3 load and program chipset 负载和程序芯片组
• F4 ASCII显示 和 信息显示 模式切换
• F5 进入 Config菜单 ，可以选择 PCI ， ISA ， ACPI ， Memory CPU 等
• F6 列出 全部PCI设备
• F7 在 8bi t， 16bit ， 32 bit 之间切换
• F8 比较文件
• F9 IO Space
• F10 退出到 Shell

# X86 信息基本操作

• PCI信息 的访问
• 访问 IO Port 直接访问
• IO Port Index/Data 方式访问
• Memory 的访问
• Memory Index/Data 方式的访问
• MSR 的访问

# 使用 RU 获取 CPU 温度

• F5 调出下面的 菜单 选择 CPU MSR , 或者直接 ALT+ 8

# RW

在 RW 主界面可以通过快捷图标访问或 Access 下拉菜单选项中访问

• 绿色区域：寄存器区
• 蓝色区域：解析区

寄存器可以显示 256 个 BYTE ( 0~255 )

offset地址 = 横坐标 + 纵坐标 * 16

# 常用功能

可以选择设备

# Memory

选择 Memory, 指定地址。

# IO space

• 选择 IO SPace
• 输入 IO Base
• 查看对应的 Port值

# I/O Index

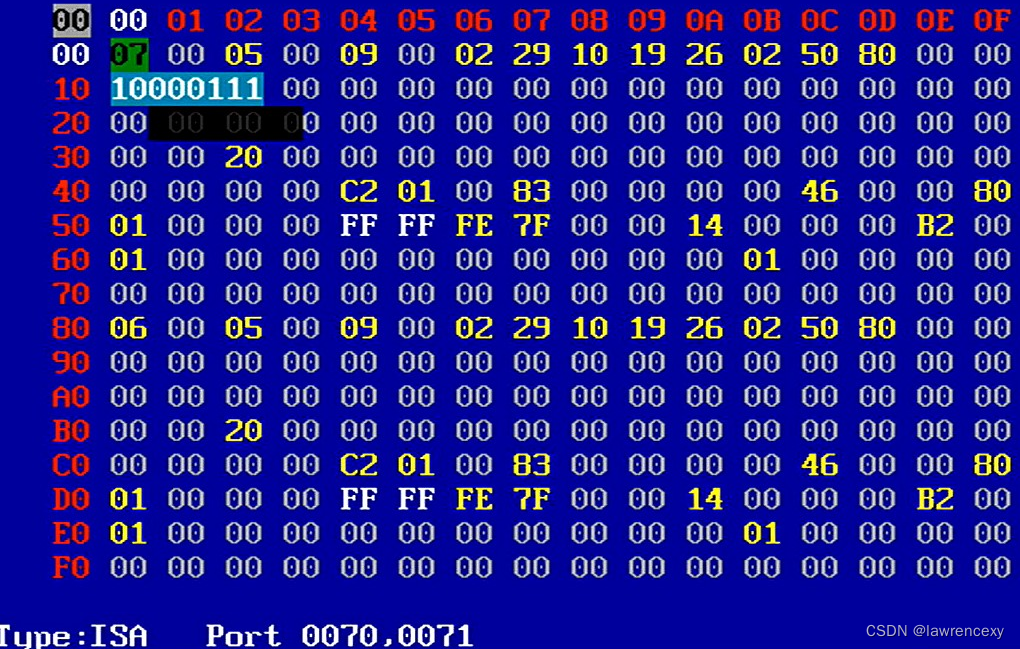

• 通过 IO Index/Data 访问 CMOS 寄存器，其分为上下两个 BankIndex/Data Port : 70h/71h

• 点击 OK 即可查看 CMOS寄存器 的值

• 时钟时间

# CMOS 寄存器地址 Spec

# APCI

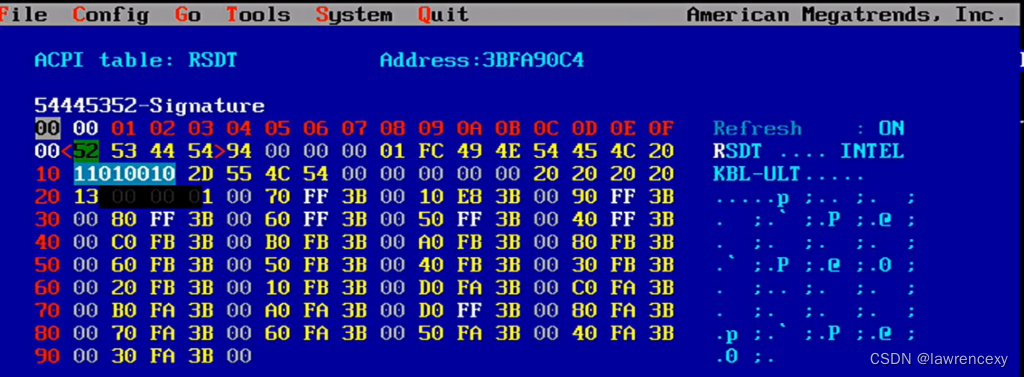

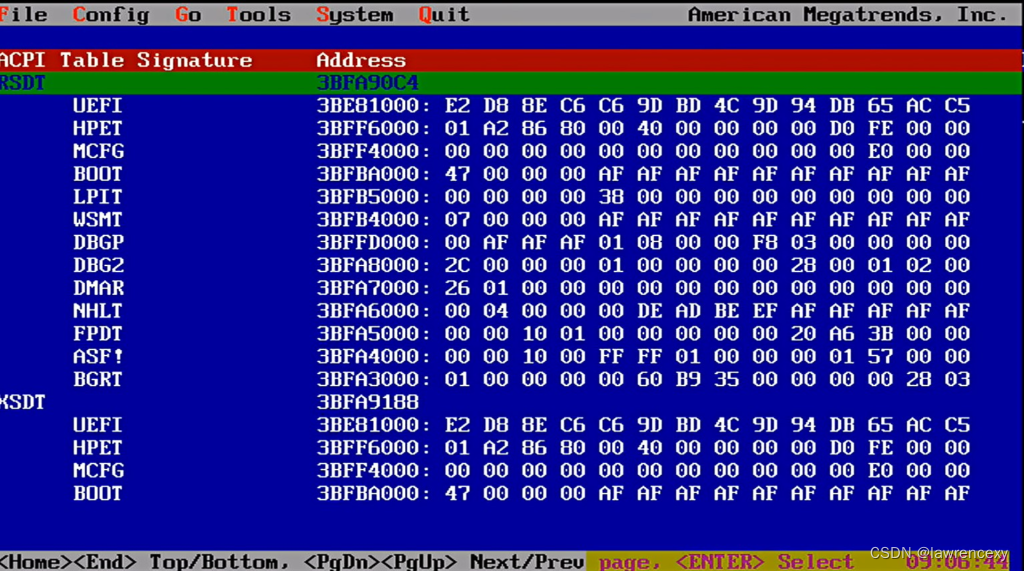

选择 APCI Table 选项，会列出所有加载 ACPI table , 以及对每一个 table的解释 ，里面包含了 BIOS 的所有 ASL code ，也可以通过保存按钮把所有 ACPI table 保存下来

XSDT Table 包含所有其它 table 的 入口地址 ，解析后包括: 签名/长度 ， OEM ID 和 OEM Table ID 等

# Embedded Controller

# USB

USB 拓扑结构，查看 USB 设备信息。

# SMBIOS Structures

包括一些基本的硬件信息， SMBIOS ( System Management BIOS ) 是主板或系统制造商以 标准格式 显示产品管理信息 所需遵循 的同意规范的 统一规范 ，其数据包括了有关 脑系统和配件 的信息。可以通过 SMBIOS 获取 序列号 ， 电脑厂商 ， 内存 ， 串口 以及 其它硬件配置 信息。

# Command

通过选项 Command，用户可以通过命令来读和写一些寄存器

• I 80
• I 60
